Quelle est la structure et les principes de fonctionnement d’un convoyeur à racleurs ?

Dans la production industrielle moderne, les systèmes de manutention constituent un maillon crucial pour maintenir une production et une efficacité continues. Parmi les nombreux appareils de convoyage, le Convoyeur à grattoir , avec sa conception structurelle unique et sa capacité de transport efficace, est devenu un équipement de base indispensable dans des industries telles que la métallurgie, la production d'électricité, le génie chimique et le ciment.

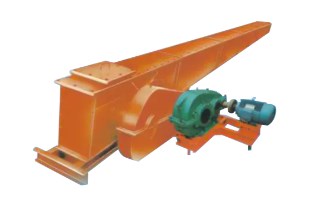

Caractéristiques structurelles du convoyeur à racleurs

Le convoyeur à racleurs se compose principalement d'un boîtier, de grattoirs, de chaînes, d'un dispositif d'entraînement et d'un dispositif de tension. Le boîtier est généralement constitué de plaques d'acier soudées, assurant à la fois l'étanchéité du processus de transport et offrant une résistance mécanique suffisante pour résister au transport continu de matériaux lourds. Le grattoir est l’élément central de l’équipement ; son matériau est principalement de l’acier allié à haute résistance. Il est fixé par des chaînes et se déplace le long de rails de guidage, permettant la propulsion de matériaux en vrac ou visqueux. Le système de chaîne assure une transmission de puissance stable sous charge élevée et un fonctionnement continu, tandis que le dispositif d'entraînement, via un motoréducteur et un pignon, assure le bon fonctionnement du convoyeur. Le dispositif de tension peut ajuster la tension de la chaîne, garantissant que le grattoir maintient un contact efficace pendant le transport du matériau, empêchant ainsi la stagnation ou le débordement du matériau.

La conception du convoyeur à racleurs se concentre non seulement sur la résistance mécanique, mais prend également en compte les caractéristiques des matériaux et l'efficacité du transport. Le boîtier hautement étanche et le jeu réglable des racleurs contrôlent efficacement la dispersion de la poussière et le reflux des matériaux pendant le processus de transport, améliorant ainsi le respect de l'environnement et la sécurité du système.

Principe de fonctionnement et mécanisme de fonctionnement

Le principe de fonctionnement de base du convoyeur à racleurs est "propulsion mécanique." Les matériaux pénètrent dans le boîtier par l'entrée et les grattoirs se déplacent en continu le long du guide-chaîne, poussant les matériaux vers l'orifice de décharge. Par rapport aux convoyeurs à bande traditionnels, la méthode de propulsion du convoyeur à racleurs permet un transport stable de matériaux en vrac, visqueux et à haute température, tout en évitant le glissement ou la stratification des matériaux pendant le processus de transport. Les racleurs, entraînés par les chaînes, se déplacent le long des rails de guidage, supportant le poids du matériau et surmontant la résistance de frottement, obtenant ainsi une faible consommation d'énergie et un processus de transport très efficace.

Le convoyeur à racleurs a généralement une fonction de transport bidirectionnel, permettant un fonctionnement en avant ou en arrière selon les exigences du processus, ce qui est d'une grande valeur dans l'agencement flexible des lignes de production. Son mécanisme de fonctionnement stable garantit non seulement l'efficacité de la production, mais réduit également les taux de panne des équipements et les coûts de maintenance.

Analyse des avantages en termes de performances

Le convoyeur à racleur présente des avantages significatifs par rapport aux autres méthodes de transport. L'équipement est hautement adaptable et peut gérer le transport continu de matériaux en vrac, granulaires, visqueux et même à haute température sans prétraitement complexe. La perte de matériau pendant le transport est minime, car la propulsion mécanique réduit la friction et l'impact, garantissant ainsi l'intégrité du matériau. Le convoyeur à racleurs a une structure compacte et une bonne étanchéité, contrôlant efficacement la poussière et les déversements, répondant aux normes modernes en matière d'environnement et de sécurité.

En fonctionnement à long terme, le convoyeur à racleurs fait preuve d'une grande fiabilité. La combinaison de chaînes à haute résistance et de grattoirs résistants à l'usure permet à l'équipement de fonctionner de manière continue et stable dans des conditions de charge lourde et de transport longue distance, tout en réduisant la fréquence de remplacement des pièces et les coûts de maintenance. Combiné à la conception optimisée des systèmes d'entraînement et de tension, le convoyeur à racleurs peut atteindre un fonctionnement à charge élevée dans des conditions de faible consommation d'énergie, reflétant le double avantage d'économie d'énergie et d'efficacité dans les équipements de transport industriel.

Stratégies de maintenance et de gestion

Bien que le convoyeur à racleurs fonctionne de manière stable, la maintenance et la gestion scientifiques restent essentielles pour garantir le fonctionnement efficace à long terme de l'équipement. Les composants tels que le carter, les chaînes et les grattoirs nécessitent une inspection régulière pour détecter l'usure et un remplacement rapide si nécessaire pour éviter les temps d'arrêt inattendus de l'équipement. La gestion de la lubrification des dispositifs d'entraînement et de tension affecte également directement l'efficacité du transport et le mouvement fluide des racleurs ; une lubrification régulière réduit non seulement les pertes par friction, mais prolonge également la durée de vie des composants clés.

L'introduction d'un système de surveillance en cours d'exécution permet un contrôle en temps réel de l'état de fonctionnement, de la charge et de la tension de la chaîne du convoyeur à racleurs. L'analyse des données peut prédire les pannes potentielles, permettant ainsi une maintenance préventive. Cela améliore non seulement la fiabilité des équipements, mais garantit également la sécurité de la ligne de production.

Diversité des scénarios d'application

Le convoyeur à racleurs est largement applicable et constitue un équipement de transport indispensable dans les processus de production de nombreuses industries. Sa capacité de transport de charges élevées et sa capacité à manipuler des matériaux complexes le rendent largement utilisé dans la métallurgie et les mines, la production d'énergie thermique, les produits chimiques et la production de matériaux de construction. Qu'il s'agisse de lignes de production continues ou d'opérations intermittentes, le convoyeur à raclettes peut réduire la consommation d'énergie et les coûts de maintenance des équipements tout en garantissant l'efficacité, devenant ainsi un outil important permettant aux entreprises d'améliorer leur niveau d'automatisation de la production.

FAQ

Q1 : Quels types de matériaux conviennent aux convoyeurs à racleurs ?

A1 : Les convoyeurs à racleurs peuvent transporter des matériaux en vrac, granulaires, en poudre et visqueux, et conviennent également au transport continu de matériaux à haute température ou abrasifs.

Q3 : Quels sont les avantages des convoyeurs à racleurs par rapport aux convoyeurs à bande ?

A2 : Les convoyeurs à racleurs réduisent le glissement et la stratification pendant le transport des matériaux, ce qui réduit les pertes de matériaux. Ils peuvent également gérer des charges lourdes et des matériaux très visqueux, offrant ainsi une plus grande adaptabilité.

Q3 : Quels sont les principaux domaines de maintenance d’un convoyeur à racleur ?

A3 : Il s'agit principalement de la chaîne, des lames de grattoir, de l'unité d'entraînement et du dispositif de tension. L’inspection régulière de l’usure, la lubrification et le réglage de la tension sont des priorités clés en matière de maintenance.

Q4 : Comment l’étanchéité et la sécurité des matériaux sont-elles assurées pendant le fonctionnement de l’équipement ?

A4 : La conception du boîtier scellé, combinée au dégagement réglable de la lame du grattoir, contrôle efficacement la poussière et les déversements, tout en améliorant également la sécurité opérationnelle.
